릴레이 기본 동작 원리

 # 릴레이 (Relay)란?

 릴레이(Relay, 계전기)는 작은 전기 신호(저전압/저전류)를 사용하여 큰 전기 부하(고전압/대전류)를 켜거나 끄는 자동 스위치 역할을 하는 전자 부품입니다.



 가장 일반적으로 사용되는 것은 전자 기계식 릴레이로, 전자석의 원리를 이용하여 기계적인 스위치 접점을 움직여 회로를 제어합니다.











 # 릴레이의 주요 역할 (4가지)

1. 전력 스위칭 및 증폭 (Switching & Amplification)

• 저전력으로 고전력 제어:  릴레이의 가장 기본적인 역할입니다. 마이크로컨트롤러(예: 5V, 낮은 전류)와 같은 제어 회로의 약한 신호를 이용하여, 모터, 히터, 조명(예: 220V AC 또는 고전류 DC)과 같은 부하 회로의 고전압/대전류를 안전하게 켜거나 끌 수 있습니다.



• 원리: 제어 신호가 릴레이의 **코일(Coil)**에 전기를 흘려 전자석을 만들고, 이 자력이 **접점(Contacts)**을 기계적으로 끌어당기거나 밀어 스위치 역할을 수행합니다.













2. 회로 간 전기적 절연 (Electrical Isolation)

• 안전성 확보: 릴레이의 코일 회로(제어 회로)와 접점 회로(부하 회로)는 물리적으로 분리되어 있습니다. 이를 통해 고전압 부하 회로에서 발생하는 전기적 노이즈나 서지(Surge)가 민감한 저전압 제어 회로(MCU 등)로 역류하는 것을 차단하여 시스템을 보호하고 신뢰성을 높입니다.













3. 논리 및 자동 제어 (Logic & Automation)

• 스위칭 논리 구현: 릴레이는 A접점(Normally Open, NO), B접점(Normally Closed, NC), C접점(Common) 등의 다양한 접점 구성을 제공하여, 하나의 입력 신호로 여러 개의 회로를 동시에 켜거나 끄거나, 혹은 신호를 반전(Reverse)시키는 복잡한 논리 제어(Sequence Control)를 구현할 수 있습니다.



• 자동화의 기본: 센서 신호나 특정 조건이 만족되었을 때, 사람의 개입 없이 장치를 자동으로 켜거나 끄는 자동화 시스템의 기본 요소로 사용됩니다.









4. 제어 범위 확장 및 다중 제어 (Control Range Expansion)

• 하나의 입력 신호로 여러 개의 독립적인 부하 회로를 동시에 제어할 수 있게 하여, 제어 범위를 확장하고 회로 설계를 간소화합니다. 예를 들어, 차량의 시동 스위치(저전력) 하나로 시동 모터, 연료 펌프 등 여러 대전류 부하를 동시에 제어할 수 있습니다.











# 작동 과정

1. 신호 입력: 제어 회로에서 낮은 전류가 코일로 흐릅니다.
2. 자기장 생성: 코일이 전자석이 되어 강력한 자기장을 발생시킵니다.

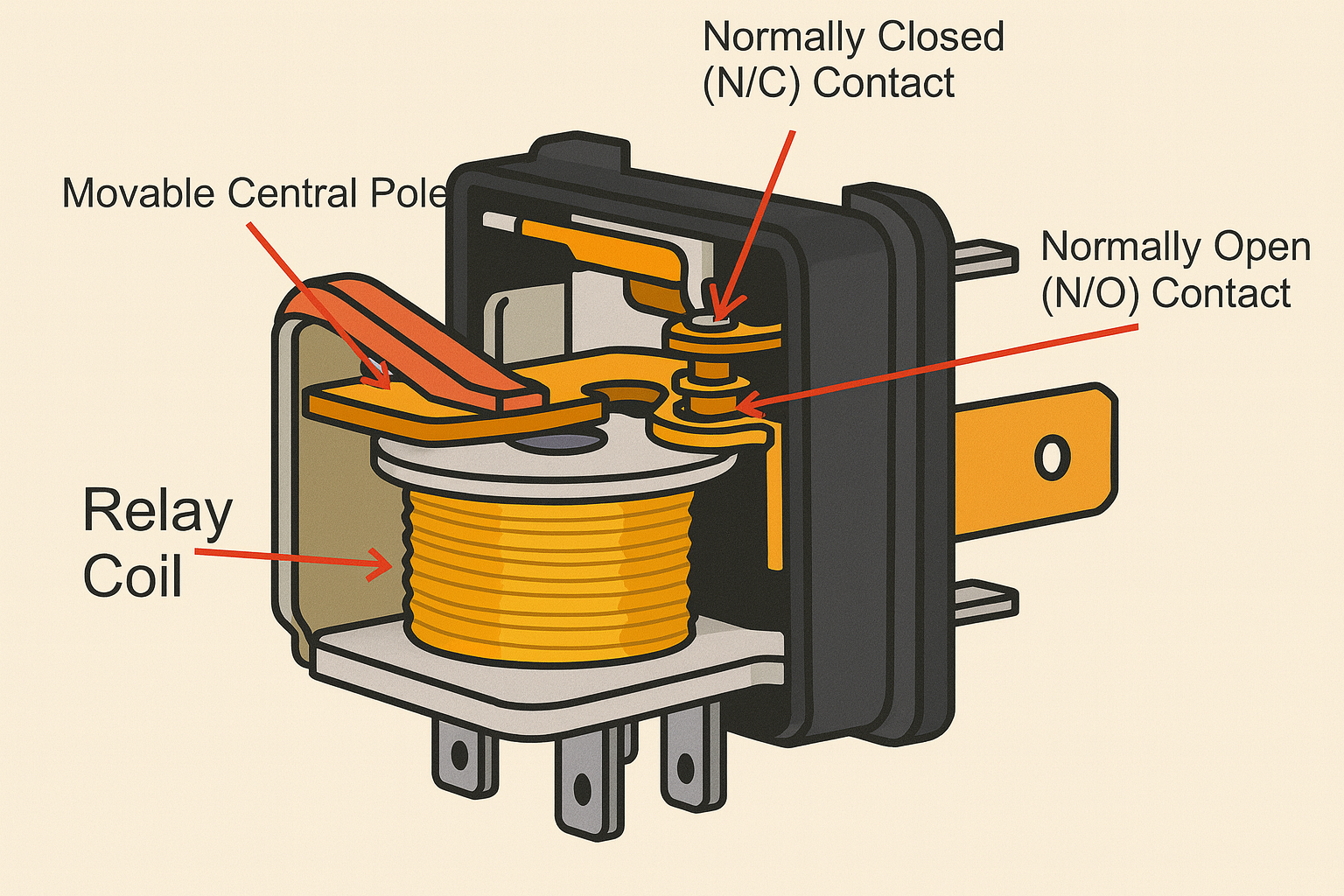

3. 기계적 작동: 이 자기력이 아마추어( 전자석의 자기력에 의해 직접 움직이는 금속 부품 )를 끌어당깁니다.
4. 스위칭: 아마추어에 연결된 접점이 움직여 부하 회로를 닫거나 열어서 고전력 부하를 제어합니다.













요약: 릴레이는 전기 신호를 자기 에너지로 변환하여 두 회로를 전기적으로 분리한 상태에서 원격으로 제어하는 장치입니다.
